Установки рекуперации

Циклонные установки рекуперации порошковой краски

Компания «Ардтехно» проектирует и производит циклонные установки рекуперации для камер напыления и участков порошковой окраски. Оборудование улавливает порошок, не осевший на изделии, и собирает его для последующей подготовки к повторному использованию.

Конструкция и производительность установки подбираются под параметры камеры напыления, режим работы и применяемые порошковые краски. Возможность возврата собранного порошка в процесс зависит от его состояния и требований к покрытию.

Рекуператор с картриджным фильтром — цена и характеристики

Стоимость одиночной установки — 174 400 ₽ с НДС 22%.

Срок изготовления — 2 недели. Гарантия — 12 месяцев.

Ниже приведены характеристики одиночного рекуператора с картриджным фильтром и электродвигателем вентилятора мощностью 3 кВт. Для другого исполнения стоимость и параметры согласовываются отдельно.

Технические характеристики одиночной установки рекуперации
Параметр Значение
Производительность по очищаемому воздуху Не менее 3 200 м³/ч
Скорость воздуха на входе циклона Не менее 35 м/с
Площадь поверхности фильтра грубой очистки 12 м²
Степень очистки воздуха Не менее 99,9%
Концентрация порошка после фильтра тонкой очистки Не более 0,5 мг/м³
Мощность электродвигателя вентилятора 3 кВт
Питание электродвигателя вентилятора ~3N, 380/220 В ±10%
Степень защиты IP54
Объём бункера циклона 9 л
Объём бункера блока фильтров 30 л
Габариты, ширина × глубина × высота 630 × 1200 × 2270 мм
Масса Не более 105 кг
Циклонная установка рекуперации порошковой краски
Установка рекуперации порошковой краски.

Как работает циклонная система рекуперации

Во время напыления часть порошковой краски не оседает на изделии. Вместе с воздушным потоком она поступает из камеры напыления в систему рекуперации.

  1. Воздушно-порошковая смесь поступает в циклон.
  2. В циклоне порошок отделяется от воздушного потока и собирается в нижней приёмной ёмкости.
  3. Воздух проходит окончательную фильтрацию.
  4. Собранный порошок подготавливают к повторному использованию в соответствии с технологией окраски.

Просеивание является одним из этапов подготовки возвратного порошка. Условия его применения и смешивания со свежей краской определяются рекомендациями производителя порошкового материала и требованиями к готовому покрытию.

Работа одним цветом и смена цветов

Циклонная система может применяться как при длительной работе одним цветом, так и на участках со сменой цветов. При выборе оборудования учитывают частоту смены краски и порядок очистки системы.

При переходе на другой цвет необходимо предусмотреть очистку камеры и элементов системы, контактирующих с порошком, чтобы избежать переноса остатков предыдущей краски.

Применение смеси собранных порошков, в том числе в качестве подслоя, требует отдельного технологического подтверждения. Само по себе просеивание не подтверждает пригодность такой смеси для нужного покрытия.

Конструкция установки

Основные элементы циклонной системы рекуперации:

  • корпус и несущая рама;
  • циклон;
  • воздуховоды;
  • вентилятор;
  • ёмкость для сбора порошковой краски;
  • система окончательной фильтрации воздуха с картриджным фильтром.

В показанной установке картридж расположен внутри фильтр-мешка. Конкретный состав поставки согласовывается в техническом предложении. Описание операции просеивания не означает, что просеивающее оборудование включено в комплект установки.

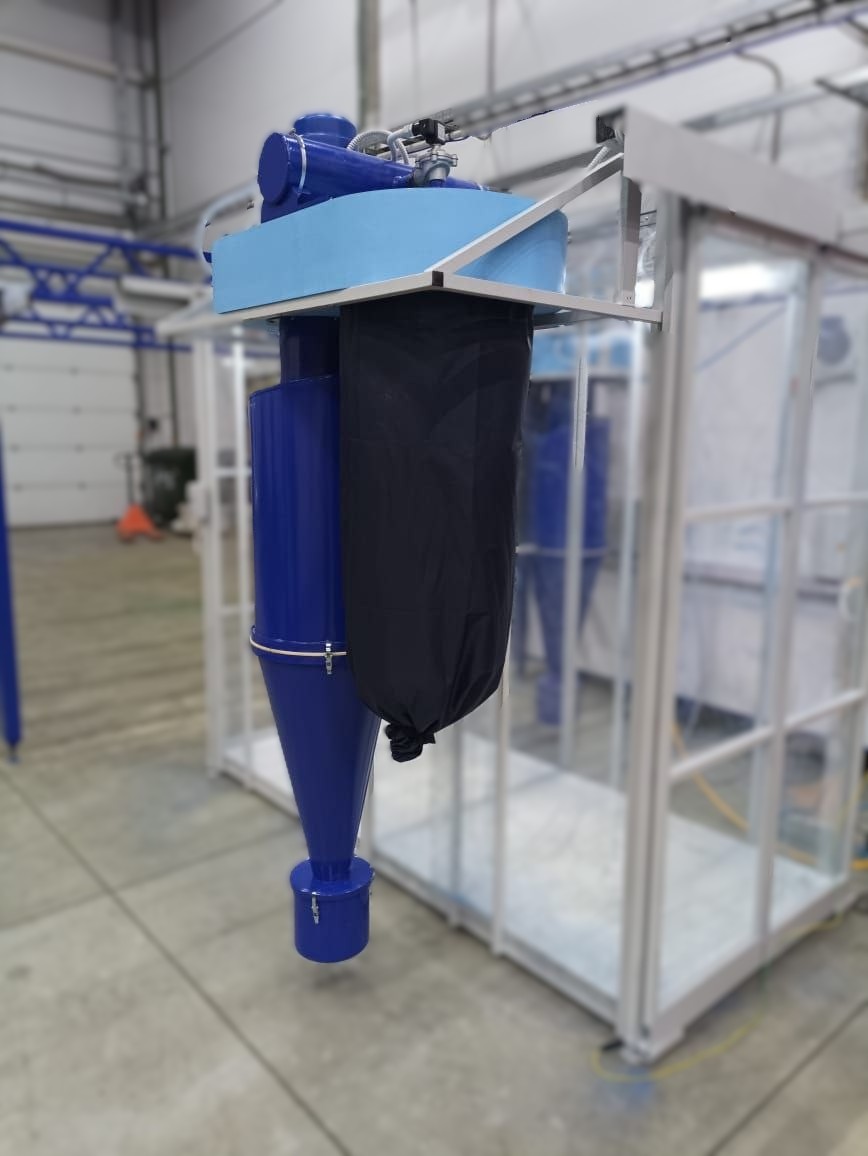

Циклонная установка рекуперации порошковой краски с картриджным фильтром рядом с камерой напыления
Установка рекуперации с картриджным фильтром в составе камеры напыления.

Подбор установки под камеру напыления

Для подбора системы рекуперации учитываем:

  • тип, размеры и конструкцию камеры напыления;
  • количество рабочих постов и распылителей;
  • габариты окрашиваемых изделий;
  • режим работы и требуемую производительность участка;
  • виды порошковых красок и частоту смены цветов;
  • план размещения камеры, установки и воздуховодов.

Установка может поставляться для комплектования нового участка порошковой окраски или подбираться к существующей камере напыления после уточнения её параметров.

Заказать установку рекуперации

Для предварительного подбора пришлите размеры и фотографии камеры напыления, количество рабочих постов, сведения о применяемых красках и частоте смены цветов. Укажите город установки и приложите план размещения оборудования, если он есть.

На основании этих данных подготовим предложение с характеристиками и составом поставки. Условия доставки и монтажа согласовываются отдельно.
